丰富的测量功能，可满足圆度、同轴度、同心度、平面度、径向单跳动、平行度、垂直度等多项参数测量需求。

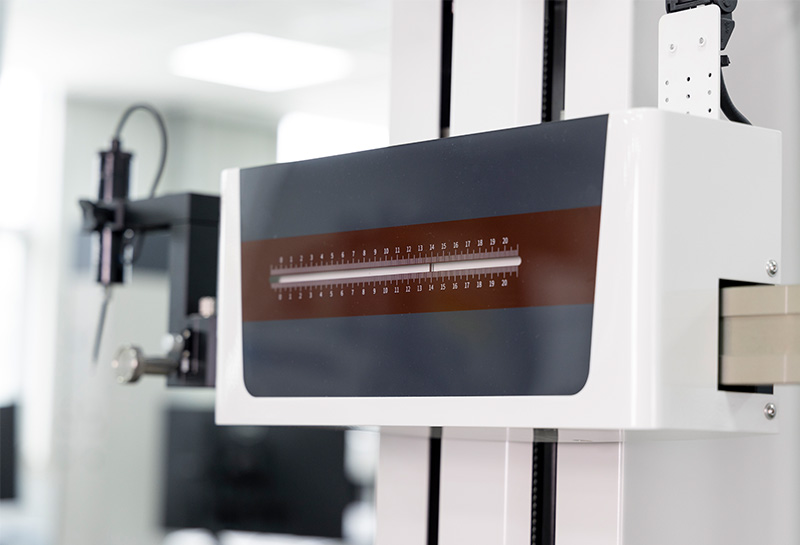

圆柱度仪的水平臂及立柱均采用了精密研磨技术，从而保证运动及采集精度。
R轴及Z轴均采用高精度光栅传感器，精密的计数单元为采集分析提供了有力保障，定位更加精准，分析更加准确。

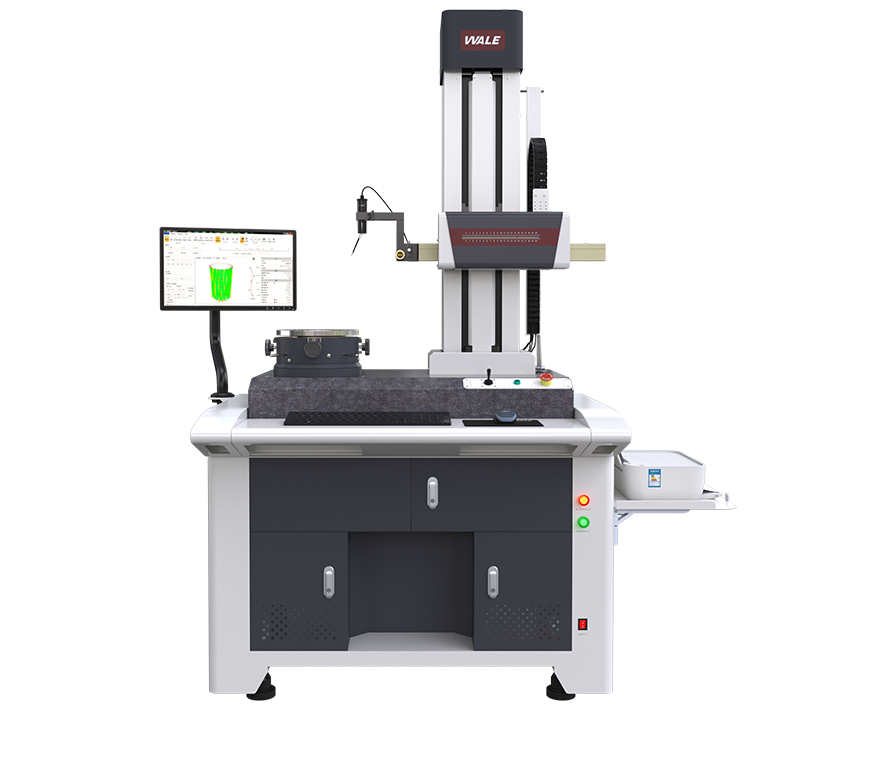

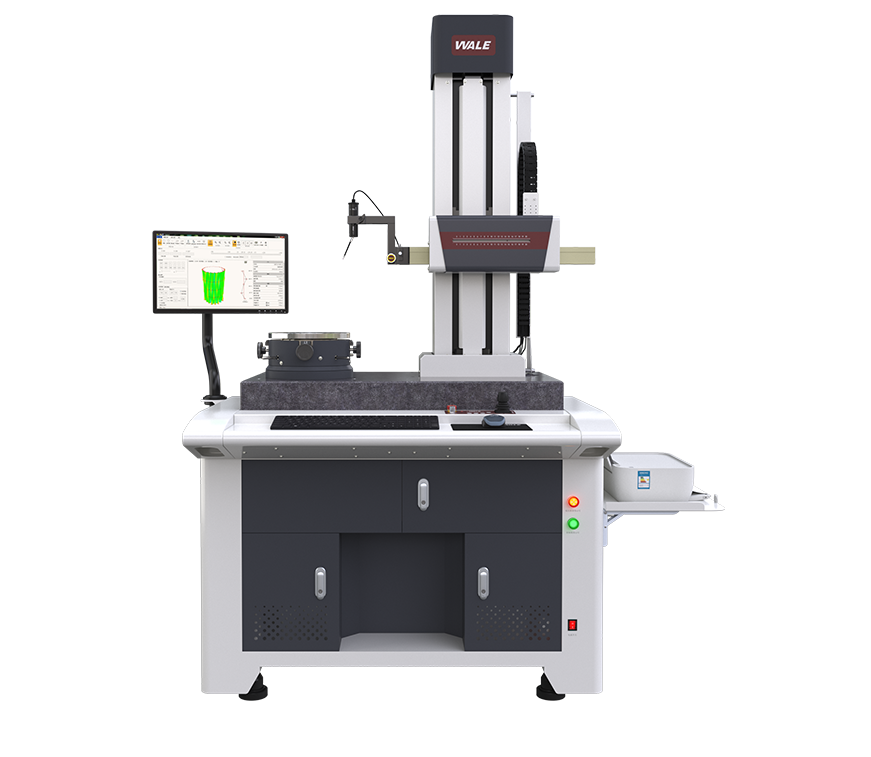

圆柱度仪CYM系列
产品参数PRODUCT PARAMETERS
| 项目 | 参数名称 | CYM |
| 旋转工作台 | 回转精度 | （0.025+6H/10000）μm |
| 旋转速度 | 6、8、10rpm | |
| 工作台有效直径 | 180mm、240mm可选 | |
| 最大测量直径 | 300mm | |
| 最大回转直径 | 450mm | |
| 台面承重 | 20、30、40、60kg可选 | |
| 垂直轴 | 垂直移动 | 350、500、620mm可选 |
| 移动方式 | 电动 | |
| 直线度 | 0.3μm/100mm | |
| 水平臂 | 水平移动 | 165mm |
| 凸出量 | 25,mm | |
| 水平移动方式 | 电动 | |
| 检测器 | 采集器件 | 圆光栅 |
| 圆周采样点数 | 14400 | |
| 传感器类型 | 电感传感器 | |
| 传感器量程 | ±500μm | |
| 传感器分辨率 | 最高0.001μm | |
| R轴 | 高精度光栅传感器 | |
| Z轴 | 高精度光栅传感器 |

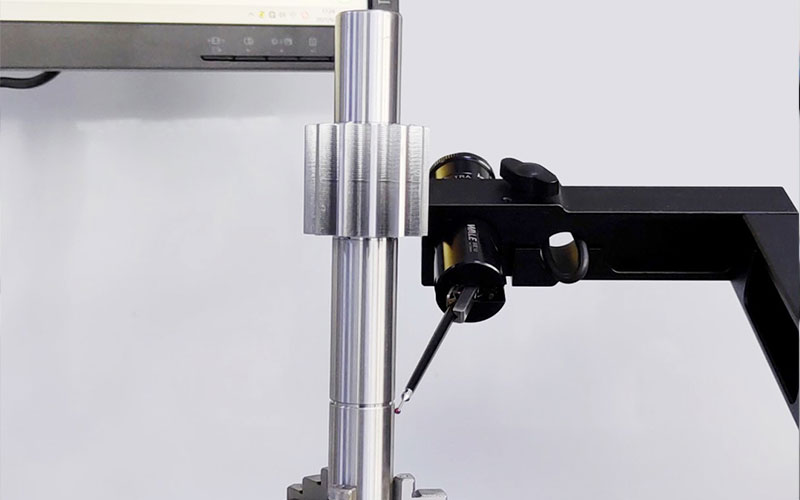

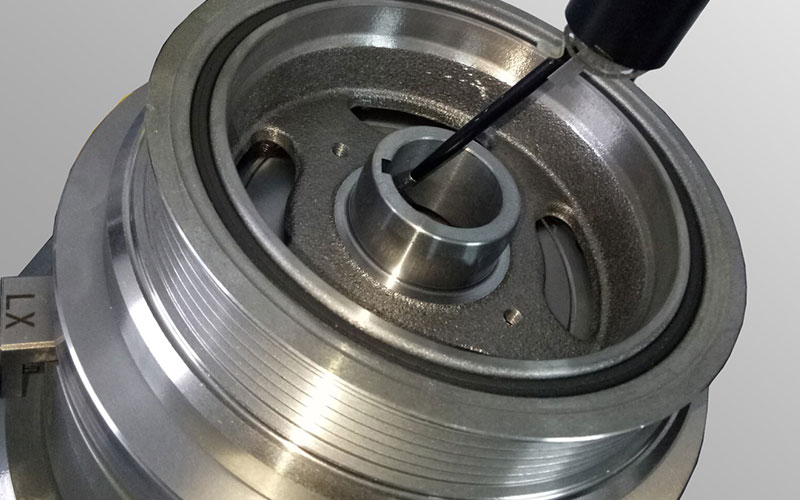

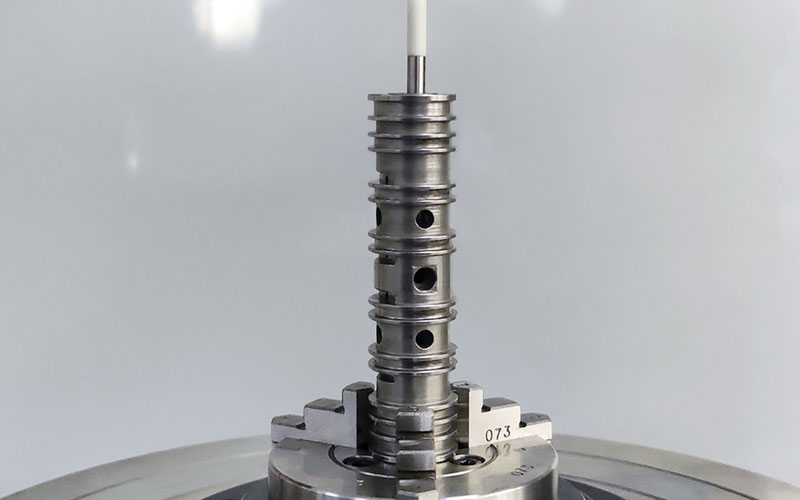

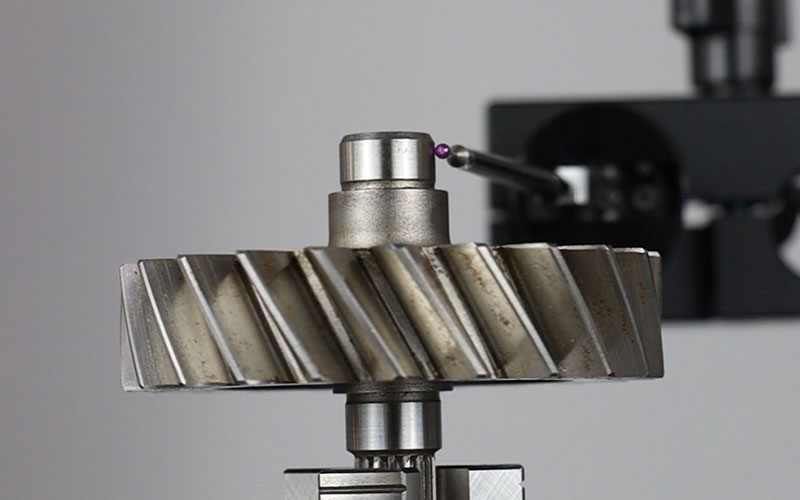

测量案例
Measurement case
